自動車の塗装工程は、外観品質（光沢・色ムラ・ゴミブツ）だけでなく、作業者の安全やVOCなどの環境対応まで含めて設計する必要があります。塗装ブースは「塗る場所」ではなく、空気・温度・照明・排気をまとめて制御し、品質と生産性を安定させるための設備です。
本記事では、自動車用塗装ブースの特徴・メリット/デメリット・種類を整理したうえで、製品の例と導入事例をまとめてご紹介します。
自動車の外観部品や車体補修では、わずかなホコリや気流の乱れが仕上がりに直結します。塗装ブースは、給気・排気のバランスと気流の均一性を確保し、塗料ミストを素早く外へ逃がすことで、ゴミブツや肌荒れのリスクを下げます。
また、天井フィルターや壁面吸い込みなどの構成によって、ミストの滞留を抑えつつ作業域の視認性も維持できます。塗装対象が大型化した場合でも、ブース容積や風量を適切に設計することで品質の再現性を確保しやすくなります。
溶剤塗料を扱う工程では、有機溶剤中毒予防規則などの観点から換気量・局所排気・作業環境の管理が重要です。塗装ブースを導入すると、作業者が塗料ミストや溶剤蒸気を吸い込みにくい環境を作りやすくなり、安全対策を設備側で標準化できます。
さらに、設備仕様によっては防爆仕様の照明や制御、火気・熱源の扱いを含む安全設計も検討できます。安全要件を満たしたうえで運用に落とし込めることが、自動車向けの塗装ブースの大きな特徴です。
近年はVOC削減や省エネ、カーボンニュートラル対応の要請が強まっています。塗装ブースは臭気やミストの外部排出を抑える設計にしやすい点が強みです。
水性塗料を採用する現場では、ミストの性状に合わせたフィルターや運用設計が重要になります。塗料や工程に合わせて構成を最適化することで、品質と環境の両立を図りやすくなります。
気流・清浄度・照明が整うと、ゴミブツやムラ、ミスト付着による手直しが起きにくくなります。塗装品質の安定は生産性の底上げに直結します。
塗装工程で発生する塗料ミストや溶剤蒸気を制御し、作業者の曝露リスクを下げられます。属人的な「勘と経験」に依存しない工程設計に近づけられます。
設備構成によってエネルギー効率を高める余地があります。将来的な規制強化や顧客監査への備えとしても、設備側で対応幅を持てる点はメリットです。
塗装ブースは本体に加えて、給排気ユニット、ダクト、乾燥設備、制御盤など周辺設備を含めた投資になります。既存建屋への後付けでは、搬入経路や天井高、床ピットの有無など、レイアウト制約が課題になりがちです。
運用を始めると、給排気や加熱に必要なエネルギーコストが固定費化します。さらに、塗料負荷や稼働時間に応じて維持費が変動します。
塗装対象のサイズ・塗料・生産量に対して風量やフィルター構成が合わないと、ミスト滞留やゴミブツ増加、乾燥ムラなどが発生しやすくなります。導入前に「何を、どの工程で、どれくらいの頻度で塗るか」を具体化し、仕様に落とすことが重要です。
乾式塗装ブースは、排気側にフィルターを設置し、塗料ミストをろ過して捕集する方式です。水を使わないため設備構成が比較的シンプルになりやすく、設置条件によっては運用を立ち上げやすい点が特徴です。一方で、塗料負荷が高い現場ではフィルターの目詰まりが起きやすく、風量低下によるミスト滞留や仕上がりへの影響が出る可能性があります。そのため、保全ルールを前提にした運用設計が重要になります。
湿式塗装ブースは、水洗などで塗料ミストを捕集する方式です。ミスト捕集能力を確保しやすく、負荷が高い工程でも対応しやすい反面、水処理やスラッジ管理を含めた運用設計が欠かせません。たとえば循環水の管理が不十分だと、臭気や詰まり、捕集性能の低下につながることがあります。導入時は、排水処理の体制、日常点検の範囲、清掃・回収の手順まで含めて、維持管理の実行計画をセットで組むと安定運用につながります。
塗装ブースは「ミストをどう流して、どこで捕まえるか」という気流設計でも分類できます。垂直方向に均一な気流を作るダウンドラフト系は、ミストを作業域から離しやすく、品質重視の現場と相性が良い傾向があります。クロスドラフトは設置の自由度を取りやすい一方で、作業動線や風の当たり方によって品質差が出やすいため、対象物の置き方や作業位置まで踏まえた設計が必要です。プッシュプルは押し出しと吸い込みを組み合わせて作業域の気流を整える考え方で、大型物や補修向けでも採用されます。現場の制約と品質目標をセットで整理し、方式を選定すると失敗を減らせます。
自動車関連の塗装工程で求められる「前後工程を含めたライン設計」まで含めて検討したい場合に、導入事例が参考になります。工程全体の最適化を前提にした導入例が掲載されています。
板金塗装・補修領域で、水性塗料対応を含めた運用を考える際に参照しやすいメーカーです。VOCの観点から水性塗料を採用する現場では、ミスト捕集や乾燥条件の設計が品質に影響するため、対応可否を早い段階で確認しておくと安心です。
大型自動車対応のラインナップとして「SPREX XJⅡシリーズ」を掲載しています。断熱パネルや熱交換器、バーナーなどの構成で、乾燥立ち上がりや温度ムラ抑制を意識した設計が特徴として紹介されています。
自動車用塗装ブース（HSモデル）をはじめ、乾式・湿式の複数シリーズを取り扱っています。塗装対象や設置条件に合わせてサイズ展開があるため、既存建屋で「入る寸法」を優先しつつ仕様を詰めたい場合に検討しやすい選択肢です。
「イオンシャワーブース WX-800G」は、全長を抑えた設計や、排気インバーターによる圧コントロールなど、設置制約と運用性を意識した仕様が掲載されています。後付けできる構成も案内されているため、段階導入を検討する場合にも比較しやすい製品例です。
STJ Seriesは、乾式フィルターを前提にした伝統的なスプレーブースとして紹介されています。均一なダウンドラフト気流と3段階の乾式ろ過を軸に、寸法や性能を用途に合わせてカスタマイズできる点が特徴です。

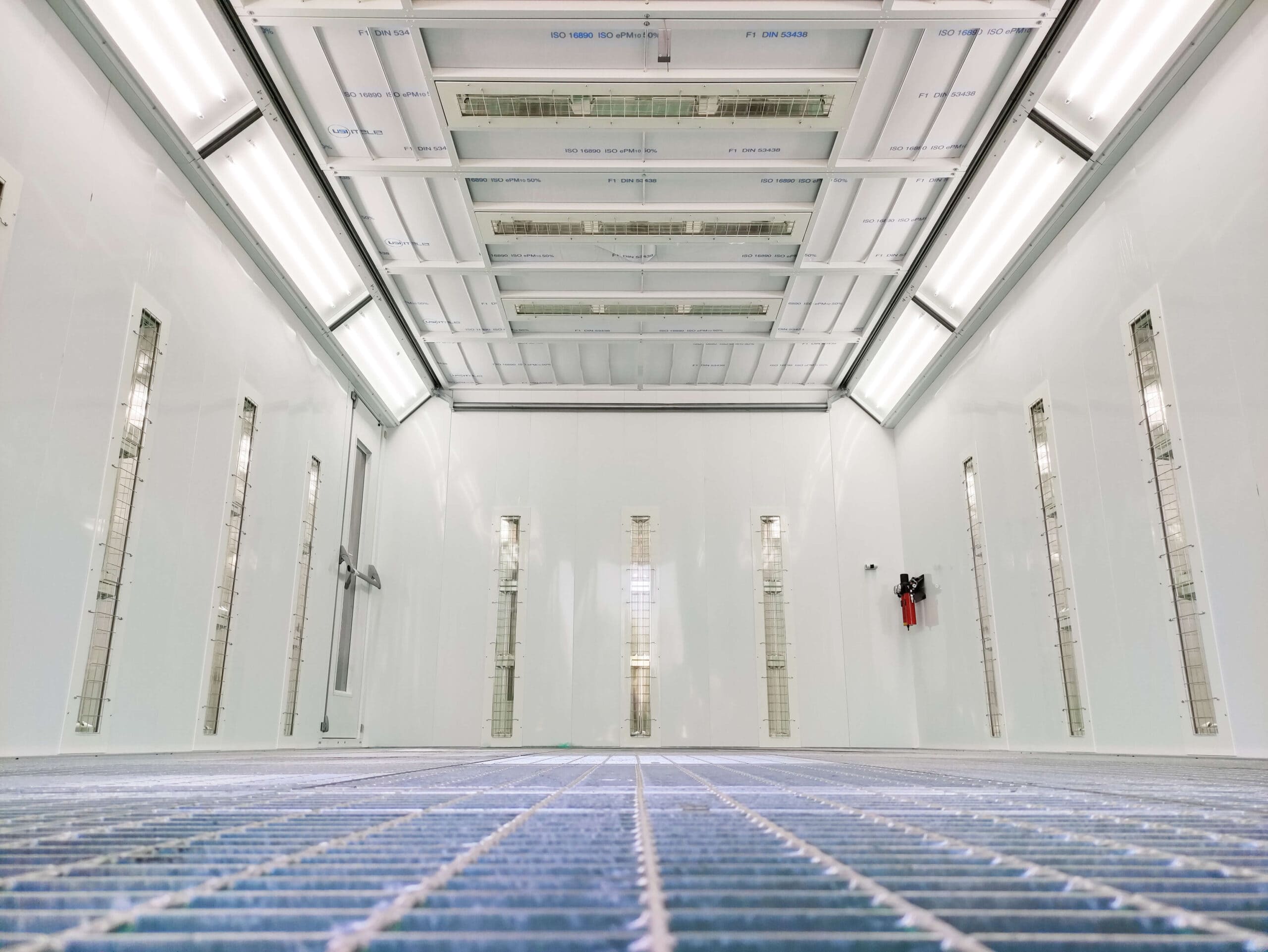

Ohmniは、塗装時は電気ヒーター、乾燥時はパネル内蔵の赤外線エミッターを活用するフルエレクトリックのスプレーブースとして紹介されています。化石燃料に依存しない加熱設計や、乾燥工程の効率化を重視する場合に検討材料になります。

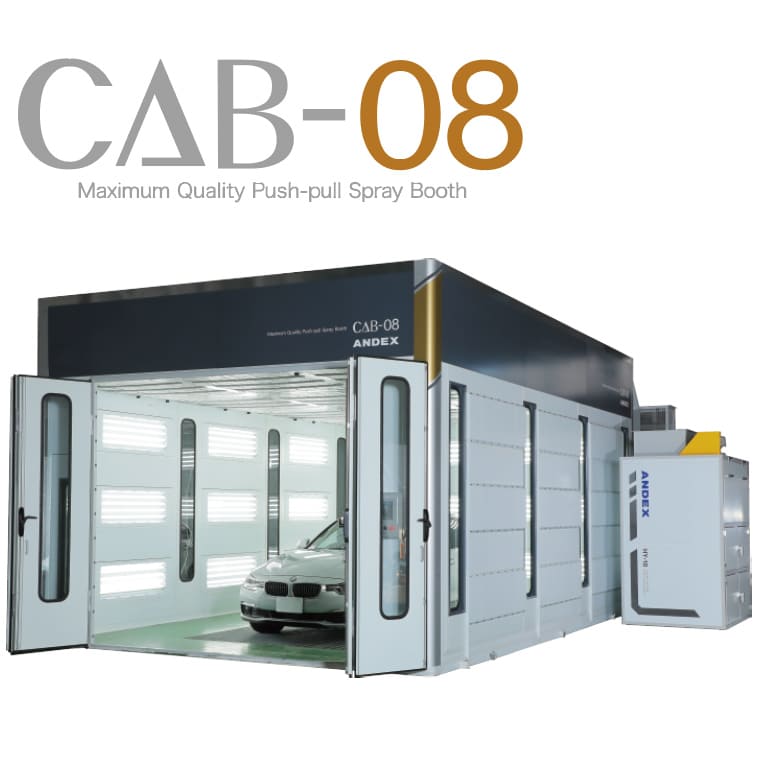

自動車補修向けとして「CAB-08」を掲載しています。上下一様流プッシュプル型の気流設計に加え、補修品質と作業性の両立を意識した構成が紹介されています。
i-Dry Scrubberは、乾式フィルターでミストを除去する乾式塗装ブースとして紹介されています。水を使わない方式のため、水処理の負担を避けたい場合や、設備のコンパクト化・工期短縮を重視する場合の選択肢になります。
塗装ブースの導入事例を、自動車関連（大型車両・車体製造・板金塗装）に絞ってピックアップしました。導入した際の工夫や効率アップのための施策などをご紹介しています。
昨今いただくオーダーが大型化傾向にあり、既存の塗装ブースだけでは限界を感じ始め、大型製品を塗装できる塗装ブースの導入を検討していました。
品質やメンテナンス対応（サポート）の良さに加えて、カーボンニュートラル対応・省エネ化・新しい塗料素材（水性塗料）への対応・新しい塗装技術の情報提供なども決め手となりました。

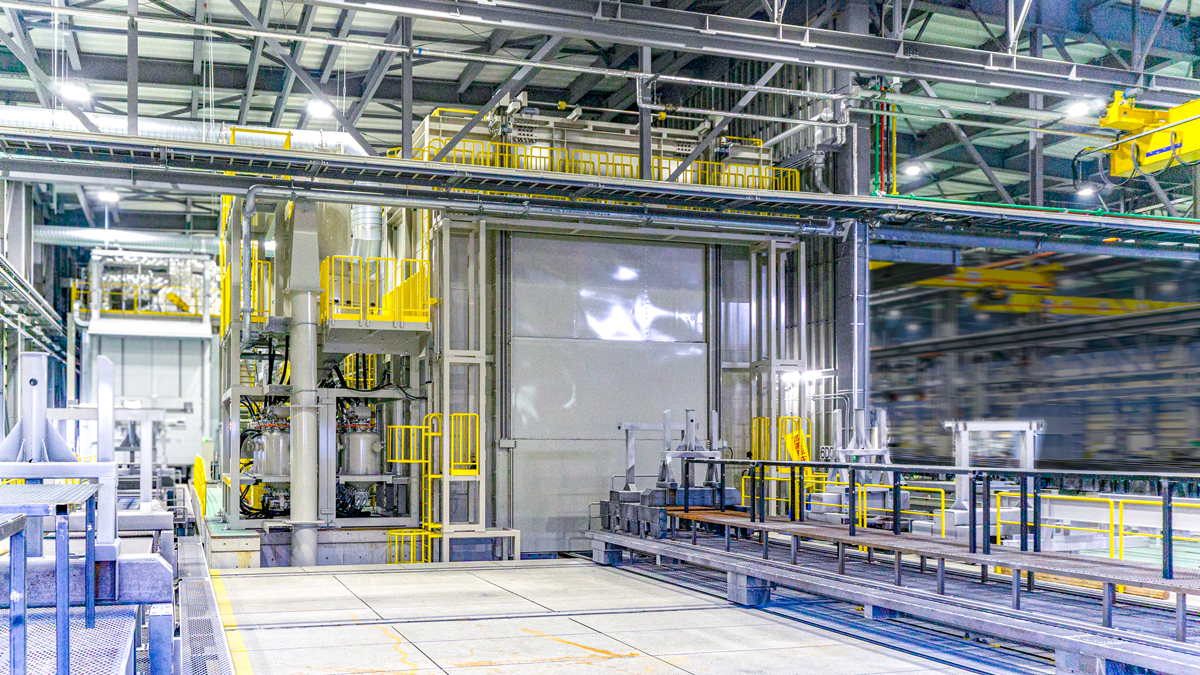

粉体塗装設備・ショットブラスト設備・乾燥炉を含む塗装ライン一式を2024年12月に導入。
ドライバー不足の物流業界に対してダブル連結トラックの連結用荷台の生産需要が大きな背景のひとつ。
導入検討段階においては各工程の自動化なども焦点になりました。
輸入車専門の板金塗装工場に、塗装ブースを導入した事例です。
VOCが排出されず環境に優しいという観点から、水性塗料を採用しているため、水性塗料対応の塗装ブースとなっています。
自動車やバイクの板金塗装を手がける会社での導入事例。
設置したブースは排気能力が強力で、ブース内にミストを滞留させません。ホコリ防止のためにブース内に水をまくことがありますが、水道の蛇口があらかじめ付けてあったり、耐水性の高いエポキシ塗料で床面を塗装してあるところなど、現場のニーズに合ったブースとなっています。
このサイトでは、塗装ブースを設計・施工しているメーカーをピックアップし、各社の製品や会社の特徴・強みなどをまとめています。乾式・湿式塗装ブースについてそれぞれ製品をご紹介しているほか、自動車・電車・航空機など対応できる業種もリサーチ。塗装ブースメーカー選びにお役立てください。
各業界や部品に対応する
中小工場におすすめな
塗装ブースメーカー3選
たとえば自動車のバンパーやドアパネル、エンジンカバーなどの主要部品を対象に、各部品の最大外形に合わせた塗装ブースのサイズを設定する必要があります。たとえばバンパー塗装用なら高さ2メートル、幅2.5メートル、奥行き1.2メートルを基準に、作業の取り回しを良くするためにさらに余裕を持たせると効率的です。
車体コーティングでは、クリアコートやベースコートに含まれるイソシアネート系塗料の飛散を確実に除去する必要があります。垂直気流方式ならば、キャビン型天井グリルから床排気口へ向けてまんべんなく気流を送れるため、小さなミスト粒子まで効率的に捕集できます。一方で多車種少量生産ライン向けに設置コストを抑えたい場合は、斜め気流を採用しても一定レベルの塗装品質を維持できるため、選択肢として考慮できます。
自動車部品に使われる水性塗料や高固形分塗料に対応したフィルターを選ぶと、ベースコート塗布後の硬化ムラを抑えるうえで有効です。プレフィルターで大粒子を先に除去し、後段にマイクロメッシュフィルターを設置すると、クリアコート時の光沢ムラや微細ゴミの付着を防げます。さらに排気側に活性炭フィルターを組み込むと、VOC規制値をクリアしつつ排ガス臭の低減にもつながります。
自動車塗装ラインでは、乾燥炉の立ち上がり時間とサイクルタイムが生産性に直結します。電気ヒーター方式を採用すれば、塗装後すぐに温度制御を開始できるため、シボ塗装やクリアコート工程でも均一な乾燥が期待できます。ガス直火式は短時間で150℃以上に加熱可能な反面、排熱処理と炉体の断熱設計を適切に行わなければライン内温度ムラが生じやすい点に留意してください。
塗装ブースは国際規格をはじめ、労働安全衛生法や有機溶剤中毒予防規則の要件を満たす必要があります。具体的には適切な換気風速や消火設備の設置が求められ、VOC排出量を抑制する設計が重要です。これらの規格に適合しているかを事前に確認すると、法令順守と作業者の安全確保につながります。
部品ごとに塗料の種類や生産量が異なる自動車塗装ラインでは、シフト間にフィルター交換と内部点検を素早く実施できる設計が求められます。容易に着脱できるフィルターユニットや、内部清掃用のメンテナンスドアを備えると、ライン停止時間を最小限に抑えられます。IoT対応の圧力センサーを導入すると、フィルターの目詰まりをリアルタイム監視でき、計画的な交換が可能です。
自動車業界の塗装工程では、大量の有毒ガスや塗料ミストが発生します。ブースがなくては周囲の空気を汚染してしまうし、密室で塗装をすると作業者が有害物質を吸引することになってしまいます。また労働安全衛生法でも塗装ブースの設置について定められており、塗装ブースの設置は避けて通れないものとなっているのです。
オーバースペックにならずコストを抑えて塗装ブースを導入できるよう、ラインナップが豊富だったり、オーダーメイド対応をしている塗装ブースメーカーを厳選。その中から、導入後も満足できるよう、各業界・部品別におすすめの塗装ブースメーカーを紹介します。
■選定基準：2024年2月16日にGoogleにて「塗装ブース メーカー」と検索した際に表示される塗装ブースメーカーを22社調査しました。その中でも、塗装ブースの商品の種類を10種類以上揃えるか、あるいはオーダーメイド生産と公式HP記載されていた会社の中で、下記の基準でピックアップしました。
・パーカーエンジニアリング…公式HP上で、塗装ブースを自動車業界に導入した事例の掲載が最も多い。
・ANDEX…公式HP上で、航空機や鉄道の大型塗装ブースを導入した事例の掲載が最も多い。
・吉田工業…公式HP上で、農機具などの小物の塗装ブースを導入した事例の掲載が最も多い。
※2024年2月編集チーム調べ
