トラックやバスなどの大型車両における塗装作業では、仕上がりの品質だけでなく、作業の安全性や法令への対応も求められます。そこで重要となるのが「塗装ブース」の導入です。
しかし、塗装ブースには乾式・湿式・簡易式など複数の方式があり、ブースのサイズや換気設計、加熱方式、設置費用やランニングコストも多岐にわたります。本記事では、大型車両向け塗装ブースの構造や方式ごとの特徴、選定時のポイント、設置事例、メンテナンスの注意点までを詳しく解説します。
トラック塗装ブースとは、大型車両に対して高品質な塗膜を短時間で施すために設計された密閉型の塗装専用空間です。ブース内は強制換気で粉じんや有機溶剤を排出し、外部からの異物混入を防ぐことで仕上がりを安定させます。
また労働安全衛生法や有機溶剤中毒予防規則で求められる局所排気設備としての機能も備えるため、導入は品質の向上だけでなく法令順守と作業者の健康保護の面でも必須となっています。塗装ブースは、外部の粉じんや異物の侵入を防ぐために密閉性の高い構造が採用され、給気フィルターや排気ファンが設置されています。 塗装ブースでは、上部から床面へ、または側面から背面へと空気を流す方式などが採用されており、塗料ミストや粉じんを効率的に排出・捕集するための構造が設計されています。
大型車両に対応するブースでは、作業空間に十分な余裕を持たせるため、車両の全長や車高に対して適切なクリアランスを確保する設計が推奨されます。 作業性と安全性を高めるために、天井や側壁にLED照明を均等に配置し、影の発生を抑制する工夫がなされることもあります。
また、塗装対象の車両を効率的に出入りさせる目的で、ブースの構造を前後通しのドライブスルー型とする設計も多く見られます。
乾式（ドライ）ブースは段ボールや不織布などのフィルターでミストを捕集する方式で、設備がコンパクトかつ維持費が比較的低いのが特徴です。一方、湿式（ウォーター）ブースは水膜や水流でミストを洗い落としながら捕集するため長時間の連続運転や溶剤塗料の大量処理に向いていますが、スラッジ処理や水質管理の手間が増えます。
昨今は水性塗料の普及や二次フィルターの高性能化により乾式でも捕集効率が向上し、大型車両向けラインでの採用が増加しています。

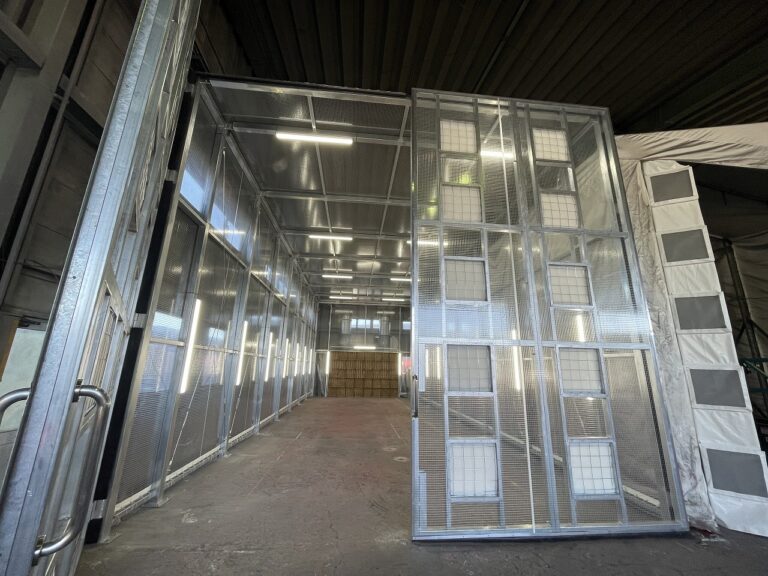

東北地方の車体整備事業者では、トラックや重機など大型車両の対応力を高めるため、プッシュプル式塗装ブースの新設と既存設備の増強が行われました。 新設されたブースでは、鉄骨フレームによって間仕切りが組まれ、内部には排気ファンとフィルターパネルが設置されました。正面には給気用フィルター付きの観音扉が取り付けられ、清浄空気の供給と異物混入の防止が図られています。
また、ブース外部には4系統に分かれた排気ダクトが敷設され、塗装時の気流を適切に制御する構造とされています。設計ではエルボダクトの数や配置にも工夫が施され、気流のロスを抑えつつ省スペース化も実現されています。
照明については、既存ブースと比較してLED灯数を増設し、陰影の発生を抑えることで、塗膜の色ムラやゴミ噛みの発見が容易になっています。これにより塗装作業の精度と効率が向上し、作業者からも良好な評価が得られたと報告されています。
このサイトでは、塗装ブースを設計・施工しているメーカーをピックアップし、各社の製品や会社の特徴・強みなどをまとめています。乾式・湿式塗装ブースについてそれぞれ製品をご紹介しているほか、自動車・電車・航空機など対応できる業種もリサーチ。塗装ブースメーカー選びにお役立てください。
各業界や部品に対応する
中小工場におすすめな
塗装ブースメーカー3選
乾式塗装ブースはフィルターでミストを乾式捕集する最も汎用的な方式で、車両を前後どちらからも通過させられるドライブスルー構造が可能です。捕集フィルターはロール式やボックス式が主流で、交換周期は塗装量にもよりますが月1～3回が目安です。
湿式塗装ブースは水槽や水カーテンで塗料ミストを物理的に洗い流すため、溶剤系や粉体塗装など大量のミストを発生させるラインでも高い捕集性能を維持できます。反面、循環水のpH管理やスラッジ回収が欠かせず、循環ポンプや水処理設備が必要になるためイニシャルコストとランニングコストが高めです。
プッシュプル式塗装ブースは、一方の壁面から清浄空気を給気し、反対側で排気する水平流方式を基本としています。これに加え、排気された温風を循環ダクトで再利用する構造を採用することで、熱効率の向上と燃料使用量の削減が可能になります。熱源としては、ガス直火や灯油熱風式が用いられ、水性塗料の乾燥にも対応できる高い立ち上がり性能が特徴です。
また、床面には浅いピット構造を組み合わせることで、設置時の掘削工事を最小限に抑えることができ、施工コストやランニングコストの低減にもつながるため、大型車両向けの塗装環境として広く採用されています。
カーテン式はフレームに高耐久ビニールシートを吊り下げ、給排気ユニットを組み合わせて簡易的に塗装スペースを区画する方式です。床ピットや基礎工事が不要で、10m四方クラスでも1000万円以下で導入できるケースがあるなど初期投資を抑えられます。
構造上、気密性と断熱性は固定型より劣るため、加熱乾燥を外部ヒーターと併用するなど運用面の工夫が必要ですが、短納期で更新できる柔軟性が評価されています。
ブース長さは車両全長に前後各1.5mを加え、室内高さは車高に1mを加えるのが安全余裕の目安とされています。たとえば全長12 mクラスの大型観光バスを想定する場合、室内長17m・高さ5mを確保すれば昇降機や作業台を併用しても死角が生じにくくなります。
幅は鏡面塗装時に複数の作業者が同時に入場できるよう5m以上が推奨され、出入口には4m四方のシャッターまたは観音扉が採用例として多いです。
有換気・排気システムの設計 有機溶剤を使用する塗装ブースでは、囲い式フードにおける制御風速として0.4m/s以上が労働安全衛生法により義務付けられています。必要な排風量は、一般的に「排風量＝60×風速（m/s）×開口面積（m²）」の計算式で算出され、例えば幅4m×高さ4mの開口を持つ場合、約3.8万m³/hの排気風量が必要になります。
プッシュプル換気装置を導入する際は、捕捉面風速0.2m/sを基準とし、用途に応じて±50%の範囲内で設計されるのが一般的です。給気と排気の流量を調整し、ブース内の気圧バランスを適切に管理することで、塗膜への異物付着リスクを抑えつつ、エネルギー効率にも配慮した運用が可能になります。
トラック全塗装では60℃前後で30分～1時間乾燥させるケースが多く、熱源はガス直火・灯油間接熱風・電気ヒーターの三方式が主流です。ガス直火は立ち上がりが速い一方、排気にCO₂が混入するため換気量が多くなります。灯油熱風は燃費がやや劣るものの設備コストが低く、電気ヒーターはCO₂排出を抑えつつ夜間電力を活用すればランニングコストを下げられます。
塗装ブース内の照明は、作業精度と品質に直結する重要な要素です。天井全体に色温度5000K前後の昼白色LEDを均等に配置し、水平作業面で1000 lx以上の照度を確保することで、色差や塗膜のムラを視認しやすくなります。照明器具の配置に工夫を加え、影の発生を抑えることで再研磨や補修の頻度が軽減される傾向があります。
加えて、天井に設置する給気フィルター方式を採用することで、ブース内への微細な粉じん侵入を抑制でき、塗装面のゴミ噛みや異物混入といった不具合の防止にもつながります。結果として、塗装作業の効率性と品質安定性の両立が図られ、全体的な手直し工数の削減に寄与します。
導入計画が確定した段階で労働基準監督署への局所排気装置届、消防署への危険物関係申請、自治体への悪臭防止法・大気汚染防止法関連届出が必要です。竣工後は半年以内に性能測定を行い、その結果を基に定期自主検査（1年ごと）を継続します。
局所排気の制御風速や濃度測定は作業環境測定士による年2回の測定が義務づけられており、記録は3年間保管しなければなりません。
毎日の始業前点検では制御盤の警報ランプ、気圧差計、給排気ファンの異音・振動を確認します。週次ではフィルターの目詰まりを差圧で判定し、設定値を超えたら即交換します。乾式のプレロールフィルターを併用すれば主要フィルターの交換頻度を半減でき、作業停止時間も短縮できます。
年次検査では局所排気の制御風速測定、バーナー燃焼効率試験、漏電ブレーカ動作試験、照度測定を実施し、結果を記録する必要があります。測定結果が法令基準に満たない場合はファン回転数調整やダクト清掃、フィルター全面交換など是正措置を講じ、改善後に再測定を行います。
トラック塗装ブースは品質確保と法令順守を同時に達成するための基幹設備です。乾式・湿式・プッシュプルなど多様な方式から、塗装量・塗料種類・エネルギー方針に合ったモデルを選定し、寸法・換気・加熱・照明を総合的に設計することで、生産効率と安全性を高い次元で両立できます。
導入時には初期費用だけでなくランニングコストとメンテナンス性、法的な届出や定期検査の体制まで含めて計画し、長期的な設備投資効果を最大化させることが重要です。
